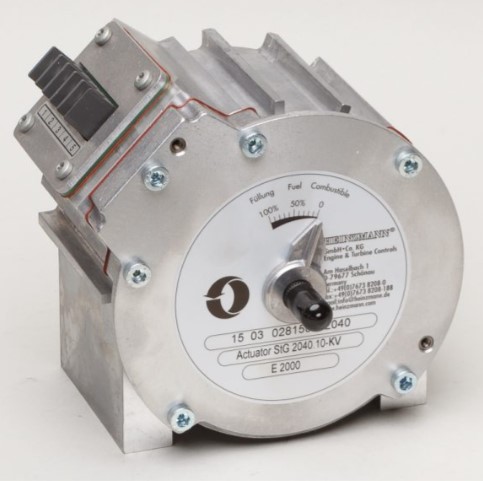

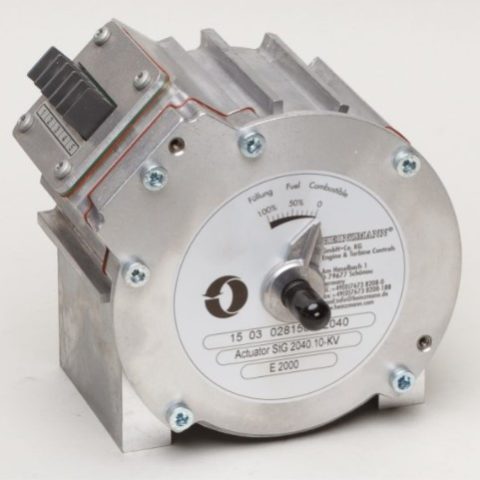

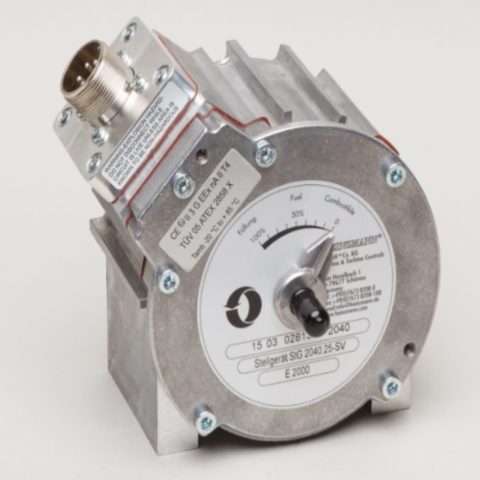

Stellgeräte StG 2040/2080
Die elektrischen Stellgeräte von HEINZMANN, benötigen keinen mechanischen Antrieb und sind einfach am Motor anzubauen
Einsatzgebiete für diesen kräftigen Stellgerätetyp sind vorzugsweise Gasmotoren mittlerer und großer Leistung.Jedoch können sie auch an Gasmotoren oder -turbinen erfolgreich eingesetzt werden. Eigenschaften:
- Kräftiges, in beide Arbeitsrichtungen gleich starkes Stellmoment
- kurze Stellzeiten
- Geringe Stromaufnahme bei Lastwechseln
- Sehr geringer Haltestrom
- Unempfindlich gegen langsame Schwankungen der Spannungsversorgung
- Berührungslose Positionsrückführung
- Strombegrenzung bei mech. Blockade zum Schutz vor Überhitzung
- Beliebige Einbaulage möglich
- Wartungsfrei
- Optional mit Rückstellfeder
Kategorie: Gasstrecken, Regler / Stellmotoren
Marke: HEINZMANN
Technische Daten
| StG 2040 | |
|---|---|
| Verstellwinkel | 36° / 68° |
| Drehmoment ohne Feder (für < 20 Sek.) | max. 7 Nm / max. 6 Nm |
| Haltemoment ohne Feder | max. 4 Nm / max. 3,5 Nm |
| Rückstellmoment bei Position 100% | ~1,4 / ~1,4 |
| Rückstellmoment bei Position 0% | ~1,2 / ~1,0 |
| Durchlaufzeit ohne Last 0 … 100% | < 50 ms / < 100 ms |
| Stromaufnahme | max. 6 A |
| Haltestrom | max. 3,5 A |
| Rückmeldung Positionssignal 0 … 100% | ca. 1,6 … 2,8 V DC |
| Arbeitstemperaturbereich | -25 … 90 °C |
| Lagertemperaturbereich | -55 … 110 °C |
| Zulässige Umgebungsluftfeuchtigkeit | < 95% bei 55 °C |
| Schwingungsfestigkeit | ± 1 mm bei 1 … 20 Hz, max. 0.24 m/s bei 21 … 63 Hz, max. 9 g bei 64 … 2000 Hz |
| Stoßfestigkeit | 30 g, 11 ms Halbsinus |
| Schutzart | Gehäuse IP 65, Stecker IP 65, Klemmleiste IP 00 |
| Gewicht | ca. 6,6 kg |
| StG 2080 | |
| Verstellwinkel | 36° / 68° |
| Drehmoment ohne Feder (für < 20 Sek.) | max. 12,5 Nm / max. 7 Nm |
| Haltemoment ohne Feder | max. 7,3 Nm / max. 4 Nm |
| Rückstellmoment bei Position 100% | ~1,3 / ~1,6 |
| Rückstellmoment bei Position 0% | ~1 Nm / ~1 Nm |
| Durchlaufzeit ohne Last 0 … 100% | < 60 ms / < 100 ms |
| Stromaufnahme | max. 6 A |
| Haltestrom | max. 3,5 A |
| Rückmeldung Positionssignal 0 … 100% | ca. 1,6 … 2,8 V DC |
| Arbeitstemperaturbereich | -25 … 90 °C |
| Lagertemperaturbereich | -55 … 110 °C |
| Zulässige Umgebungsluftfeuchtigkeit | < 95% bei 55 °C |
| Schwingungsfestigkeit | ± 1 mm bei 1 … 20 Hz, max. 0.24 m/s bei 21 … 63 Hz, max. 9 g bei 64 … 2000 Hz |
| Stoßfestigkeit | 30 g, 11 ms Halbsinus |
| Schutzart | Gehäuse IP 65, Stecker IP 65, Klemmleiste IP 00 |
| Gewicht | ca. 8,6 kg |
Produktvarianten
| StG 2040.10-KV (36°), IP 00/23 | 512-00-011-01 |
|---|---|
| StG 2080.10-KV (36°), IP 00/23 | 514-00-002-00 |
| viele weitere auf Anfrage! |
